Quelle est la perte d'insertion d'un mini séparateur PLC 1x4?

Dans le paysage en constante évolution de la communication en fibre optique, la technologie du réseau optique passive (PON) est devenue une pierre angulaire. Au cœur de nombreux systèmes PON se trouve le séparateur PLC (circuit Lightwave Planar), un composant critique qui divise un signal optique en plusieurs chemins. En tant que principal fournisseur de1x4 mini séparateur PLC, On me pose souvent des questions sur la perte d'insertion de ces appareils. Dans ce billet de blog, je vais me plonger dans le concept de perte d'insertion dans un séparateur de 1x4 Mini PLC, expliquant ce que c'est, pourquoi c'est important et comment il est mesuré.

Comprendre la perte d'insertion

La perte d'insertion est un paramètre fondamental dans l'évaluation des performances de tout dispositif optique, y compris les séparateurs de PLC. En termes simples, la perte d'insertion fait référence à la réduction de la puissance optique qui se produit lorsqu'un signal optique passe par un dispositif. Il est généralement exprimé en décibels (dB) et représente le rapport de la puissance d'entrée à la puissance de sortie de l'appareil.

Mathématiquement, la perte d'insertion (IL) peut être calculée à l'aide de la formule:

[Il = 10 \ log_ {10} \ Left (\ frac {p_ {in}} {p_ {out}} \ droite)]

où (p_ {in}) est la puissance optique d'entrée et (p_ {out}) est la puissance optique de sortie. Une perte d'insertion plus faible indique que moins de puissance est perdue lorsque le signal passe par l'appareil, ce qui est généralement souhaitable pour maintenir un signal optique fort et fiable.

Perte d'insertion dans un séparateur de 1x4 Mini PLC

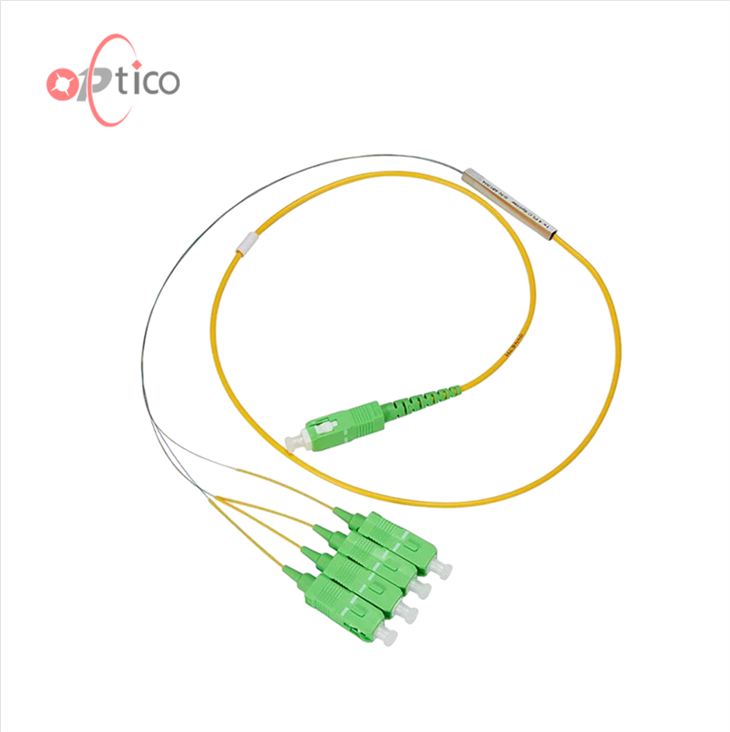

Un séparateur 1x4 mini PLC est conçu pour diviser un seul signal optique d'entrée en quatre signaux de sortie. La perte d'insertion d'un mini séparateur PLC 1x4 est influencée par plusieurs facteurs, notamment le rapport de division, le processus de fabrication et la qualité des matériaux optiques utilisés.

Ratio de division

Le rapport de division est un facteur clé pour déterminer la perte d'insertion d'un séparateur PLC. Dans un séparateur 1x4 mini PLC, le signal d'entrée est divisé également entre les quatre ports de sortie. Selon les lois de la distribution de puissance optique, lorsqu'un signal est divisé uniformément en (n) chemins, la perte d'insertion minimale théorique due à la division peut être calculée à l'aide de la formule:

[IL_{split} = 10\log_{10}(N)]

Pour un séparateur 1x4 ((n = 4)), la perte d'insertion minimale théorique due à la division est (10 \ log_ {10} (4) \ approx 6.02) db. Cependant, dans la pratique, la perte d'insertion réelle est supérieure à cette valeur théorique due à des pertes supplémentaires causées par des facteurs tels que la diffusion, l'absorption et les pertes de couplage dans le dispositif.

Processus de fabrication

Le processus de fabrication d'un séparateur PLC a également un impact significatif sur sa perte d'insertion. Les processus de fabrication de haute qualité, tels que la photolithographie et la gravure, peuvent assurer un contrôle précis des dimensions et des indices de réfraction du guide d'onde, ce qui aide à minimiser les pertes de diffusion et d'absorption. Dans notre entreprise, nous utilisons des techniques de fabrication d'art de l'état - de - pour produire des séparateurs 1x4 Mini PLC avec une faible perte d'insertion et des performances élevées.

Matériaux optiques

Le choix des matériaux optiques est un autre facteur important. Les matériaux à base de silice de haute qualité sont couramment utilisés dans la fabrication de séparateurs PLC car ils ont des coefficients d'absorption et de diffusion optiques faibles. Ces matériaux aident à réduire la perte d'insertion et à améliorer les performances globales du séparateur.

Mesurer la perte d'insertion

Pour mesurer avec précision la perte d'insertion d'un mini séparateur PLC 1x4, un équipement de test spécialisé est requis. La méthode la plus courante consiste à utiliser un compteur de puissance optique et une source de lumière.

La configuration du test se compose généralement des étapes suivantes:

1. Connectez la source lumineuse: Une source lumineuse stable, comme une diode laser ou une LED, est connectée au port d'entrée du séparateur 1x4 Mini PLC. La source lumineuse doit émettre de la lumière à la longueur d'onde souhaitée (généralement 1310 nm ou 1550 nm dans des systèmes de communication à fibre optique).
2. Mesurer la puissance d'entrée: Un compteur de puissance optique est utilisé pour mesurer la puissance optique d'entrée ((p_ {in})) au port d'entrée du séparateur.
3. Mesurer la puissance de sortie: Le compteur d'alimentation optique est ensuite connecté à chacun des quatre ports de sortie du séparateur, et la puissance optique de sortie ((p_ {out})) à chaque port est mesurée.
4. Calculez la perte d'insertion: En utilisant la formule (il = 10 \ log_ {10} \ Left (\ frac {p_ {in}} {p_ {out}} \ droite)), la perte d'insertion pour chaque port de sortie est calculée.

Il est important de noter que la perte d'insertion peut varier légèrement entre les différents ports de sortie en raison des tolérances de fabrication. Par conséquent, il est nécessaire de mesurer séparément la perte d'insertion pour chaque port de sortie.

Importance d'une faible perte d'insertion

Une faible perte d'insertion est cruciale pour le bon fonctionnement d'un système de communication à fibre optique. Une perte d'insertion élevée peut entraîner plusieurs problèmes, notamment:

• Réduction de la résistance du signal: À mesure que la perte d'insertion augmente, la résistance au signal optique aux ports de sortie diminue. Cela peut entraîner un signal faible à l'extrémité de réception, ce qui peut entraîner des erreurs dans la transmission des données et une qualité de communication réduite.
• Distance de transmission limitée: Une perte d'insertion élevée peut limiter la distance de transmission maximale du signal optique. Pour compenser la perte, des amplificateurs optiques supplémentaires peuvent être nécessaires, ce qui augmente le coût et la complexité du système.
• Problèmes de compatibilité: Certains récepteurs optiques ont un niveau de puissance d'entrée minimum requis. Si la perte d'insertion du séparateur est trop élevée, la puissance de sortie peut être inférieure au niveau minimum requis, provoquant des problèmes de compatibilité avec le récepteur.

Notre offrande 1x4 Mini PLC Splitter

En tant que fournisseur leader de Mini PLC Splipters 1x4, nous nous engageons à fournir des produits de haute qualité avec une faible perte d'insertion. Nos séparateurs 1x4 Mini PLC sont conçus pour répondre aux normes les plus strictes de l'industrie et conviennent à un large éventail d'applications, y compris des fibres - à - la maison (FTTH), des réseaux locaux (LAN) et des centres de données.

En plus de nos Splipters 1x4 Mini PLC, nous proposons également une variété d'autres produits Splitter PLC, tels que leSplitter de type PLC de type fibre 2x64 2x64et leSplitter PLC de type fibre 2x2 2x2. Ces produits sont également fabriqués à l'aide de matériaux de haute qualité et de processus de fabrication avancés pour assurer une faible perte d'insertion et des performances fiables.

Contactez-nous pour les achats

Si vous avez besoin de séparateurs Mini PLC de haute qualité 1x4 ou d'autres produits Splitter PLC, nous vous invitons à nous contacter pour l'approvisionnement et d'autres discussions. Notre équipe d'experts est prête à vous aider à trouver les meilleures solutions pour vos besoins spécifiques. Que vous soyez un installateur à petite échelle ou un opérateur de réseau à grande échelle, nous pouvons vous fournir les produits et le support dont vous avez besoin.

Références

• Senior, JM (1992). Communications de fibres optiques: principes et pratique. Prentice Hall.
• Ghatak, Ak et Thyagarajan, K. (1998). Introduction à la fibre optique. Cambridge University Press.
• ITU - T G.664. (2009). Procédures et exigences de sécurité optique pour l'équipement et les installations. Union internationale des télécommunications.
