Quel est le coefficient de couplage d’un coupleur toutes bandes ?

Salut! En tant que fournisseur de coupleurs toutes bandes, on me pose souvent des questions sur le coefficient de couplage de ces astucieux appareils. Alors, allons-y et décomposons-le d’une manière facile à comprendre.

Tout d’abord, qu’est-ce qu’un coupleur toutes bandes exactement ? Eh bien, c'est un composant crucial dans les systèmes de communication optique. Il est conçu pour diviser ou combiner des signaux optiques sur plusieurs bandes de longueurs d'onde, ce qui est très pratique dans les réseaux de communication multicanaux à haut débit d'aujourd'hui. Vous pouvez en savoir plus à ce sujetCoupleur toutes bandes.

Passons maintenant au coefficient de couplage. C'est un paramètre clé qui nous indique dans quelle mesure le coupleur fait son travail de division ou de combinaison de puissance optique. En termes simples, le coefficient de couplage représente le rapport de la puissance optique transférée d'une fibre à une autre au sein du coupleur.

Disons que nous avons une situation idéale. Lorsque la lumière pénètre dans un coupleur, une partie reste dans la fibre d’entrée et le reste est transféré vers la ou les autres fibres. Le coefficient de couplage, généralement noté « k », est une valeur comprise entre 0 et 1. Une valeur k = 0 signifie qu'aucune puissance n'est transférée à l'autre fibre et que toute la lumière reste dans la fibre d'entrée. D’un autre côté, k = 1 implique que toute la puissance d’entrée est transférée vers l’autre fibre.

Dans les coupleurs toutes bandes du monde réel, le coefficient de couplage est déterminé par plusieurs facteurs. L’un des principaux facteurs est la structure physique du coupleur. Ces coupleurs sont souvent fabriqués à l'aide de la technologie FBT (Fused Biconical Tap). Dans les coupleurs FBT, deux ou plusieurs fibres optiques sont fusionnées et effilées. La longueur et le diamètre de la région conique jouent un rôle important dans la détermination du coefficient de couplage. Une région effilée plus longue et plus fine entraînera généralement un coefficient de couplage plus élevé car il y a plus d'interaction entre les champs évanescents des deux fibres.

Un autre facteur important est la longueur d’onde de la lumière d’entrée. Tous les coupleurs de bande sont conçus pour fonctionner sur une large gamme de longueurs d'onde. Cependant, le coefficient de couplage peut varier selon les longueurs d'onde. En effet, les caractéristiques de propagation de la lumière dans les fibres optiques, telles que l'indice de réfraction et le diamètre du champ de mode, changent avec la longueur d'onde. Par exemple, dans certains cas, le coefficient de couplage peut être plus élevé à certaines longueurs d'onde dans la bande de fonctionnement du coupleur et plus faible à d'autres.

La température a également un impact sur le coefficient de couplage. À mesure que la température change, les propriétés physiques des fibres optiques et la structure du coupleur peuvent changer. Cela peut entraîner un décalage du coefficient de couplage. Les fabricants de coupleurs toutes bandes en tiennent généralement compte et conçoivent les coupleurs pour avoir un coefficient de couplage relativement stable sur une certaine plage de températures.

Parlons de certaines des applications pour lesquelles la compréhension du coefficient de couplage des coupleurs toutes bandes est vraiment importante. Dans les réseaux fibre jusqu'au domicile (FTTH), ces coupleurs sont utilisés pour diviser le signal optique du central vers plusieurs utilisateurs finaux. Le coefficient de couplage détermine la quantité de puissance optique que chaque utilisateur recevra. Si le coefficient de couplage n'est pas correctement calibré, certains utilisateurs pourraient obtenir une puissance insuffisante, ce qui entraînerait une mauvaise qualité du signal.

Dans les centres de données, les coupleurs toutes bandes sont utilisés pour la distribution et la surveillance du signal. Un coefficient de couplage précis est essentiel pour garantir que la bonne quantité d'énergie est envoyée aux différentes parties du réseau et que les systèmes de surveillance peuvent mesurer avec précision la force du signal.

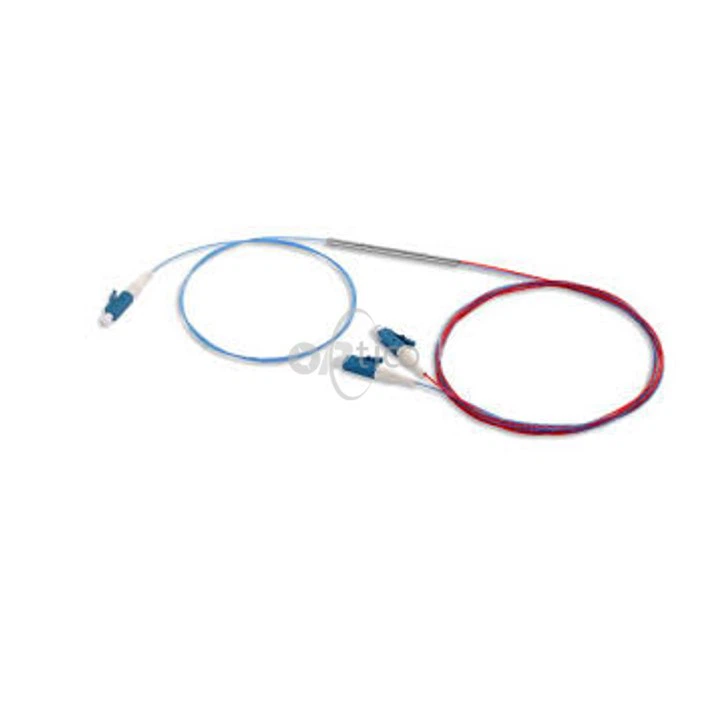

Jetons maintenant un coup d'œil à quelques produits connexes de notre gamme. Nous proposons également leCoupleur monomode 2x2 FBT, ce qui est idéal pour les applications où vous devez diviser ou combiner des signaux optiques monomodes. Et leCoupleur FBT à double fenêtre 1x2 SMest utile dans les situations où vous devez travailler avec différentes fenêtres de longueur d'onde.

En tant que fournisseur, nous sommes très fiers de proposer des coupleurs toutes bandes de haute qualité avec des coefficients de couplage bien définis et stables. Nos produits sont soumis à des tests rigoureux pour garantir qu'ils répondent aux normes de l'industrie. Nous comprenons que dans le monde de la communication optique, chaque petit détail compte et le coefficient de couplage de nos coupleurs peut faire une grande différence dans les performances de votre réseau.

Si vous êtes à la recherche de coupleurs toutes bandes ou de l'un de nos produits connexes, nous serions ravis de discuter avec vous. Que vous installiez un nouveau réseau ou mettiez à niveau un réseau existant, nous pouvons vous fournir les produits adaptés et le support technique dont vous avez besoin. N'hésitez pas à nous contacter et à entamer une conversation sur vos besoins spécifiques.
